国产超高速信号处理平台由VPX 飞腾单板计算机、信号处理板、高速背板、VPX 电源板等组成，运行国产化桌面系统。该系统对外提供多路ADC 接口，多路光纤接口，内部通过高速VPX 背板进行数据通信。密闭箱体设计，单槽位支持150W 功耗散热，是实现ADC、光纤接口、信号处理和主控全国产化的解决方案。

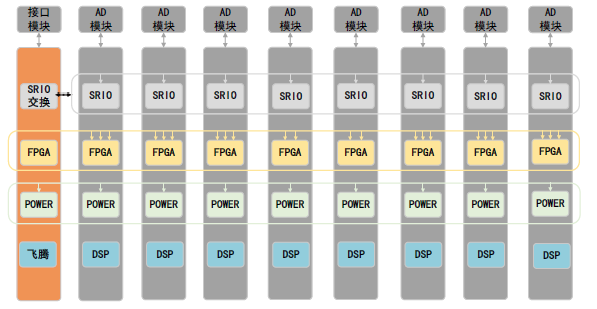

超高速信号处理平台架构图

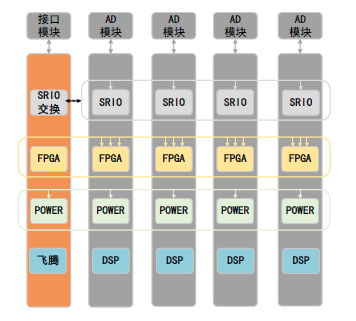

紧凑型超高速信号处理平台架构图

主要技术参数

 VPX 飞腾单板计算机

采用飞腾D2000/8 核处理器，主频2.0GHz 以上，板载32GB DDR4 SDRAM 内存，板载1TB M.2 SSD，板载JFM7K325T FPGA。支持SRIO、PCIE 和万兆以太网接口，提供显示、USB、千兆以太网和多组LVDS 接口。支持麒麟操作系统，支持板卡管理等，国产化率100%。

 VPX 信号处理板

采用2 片国产化JFM7VX690T FPGA 和2 片国产化FT6678 DSP，板载国产化SRIO 交换芯片 NRS1800。对外提供SRIO、以太网和GTH 接口，国产化率100%。

 VPX 电源板

采用全国产化器件，标准VPX 结构，功率可达1100W 以上。支持交流输入，输出为12V/80A、5V/20A、3.3V/10A。支持过压、欠压、过流保护，支持健康管理。

 VPX 高速背板

基于Open VPX 标准，采用全互连架构，6 个板卡节点槽和3 个电源槽，背板速率16Gbps，国产化率100%。

 8U VPX加固机箱

采用特殊结构设计，机箱在满足密闭要求的条件下，完成强制风冷对板卡的散热，实现单槽位150W 功耗散热需求。支持9 个1.0” 6U 标准VPX 板卡，垂直插卡设计。

应用领域

 机载、车载、舰载雷达信号处理系统

 飞控计算系统

 机载电子对抗系统等
