卫星测控超高速存算一体系统由模拟变频板、采样预处理板、数据处理板、VPX GPU 板、VPX 存储板等组成。系统支持2 通道带宽500MHz 以上信号输入，存储速率4.0GB/s 以上，最大存储容量20TB，可实现最大12T FLOPS（单精度）处理能力，支持万兆光纤数据导出。

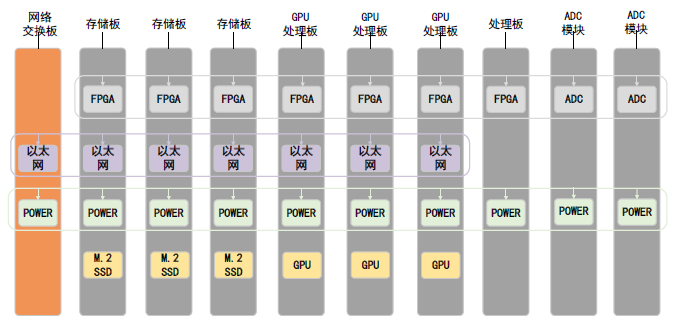

测控超高速存算一体架构图

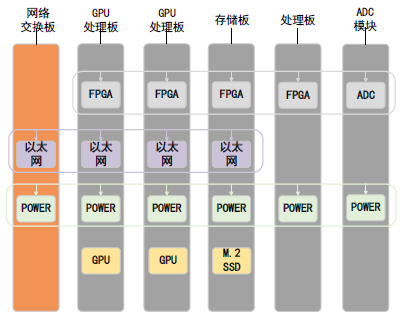

紧凑型测控超高速存算一体系统架构图

主要技术参数

 VPX GPU 板

至强D-1500 CPU，32GB DDR4 内存，板载KU 系列FPGA，Tesla P6 GPU。对外提供GTH、PCIE 等接口，

单板处理能力6T FLOPS（单精度）以上，支持万兆网数据导出。

 VPX数据记录板

至强D-1500 CPU，32GB DDR4 内存，板载KU 系列FPGA，对外提供GTH、PCIE 接口。基于NVMESSD，单板存储容量10TB 或以上，记录带宽4GB/s以上，支持万兆网数据导出。

 数据处理板

2 片Xilinx KU115 FPGA，1片TI C6678 DSP处理器，板载 SRIO 交换芯片，对外提供8组SRIO、16组GTH 等接口。

 5槽VPX背板

基于Open VPX标准，采用全互连架构，背板速率10Gbps。

 3.5U VPX加固机箱

符合Open VPX标准，支持5个5HP 6U标准VPX板卡，水平插卡设计。

应用领域

 机载、车载、舰载雷达信号处理系统

 飞控计算系统

 机载电子对抗系统等
