VPX6-A904是一款符合 VPX规范的 6U VPX主板，满足Profile  MOD6-PAY-4F2T-12.2.2-3/MOD6-PAY-8F-12.2.3-2架构要求，采用 Intel® Core™  i7-6820E/ i7-6822EQ /Xeon®  E3-1505M v5 处理器和Intel®CM236芯 片组，板载16GB内存。使用CPU集成的Intel HD Graphics显卡, 主板支持DVI、DP++、VGA显示。主板提供 PCIe、以太网、串口等多种接口，具有整体性能高、可靠性高、适应性强的特点。

VPX6-A904以Intel 6th Core i7 处理器为核心，处理器通过PCIe 交换芯片 PLX8724扩展4路X8 PCIe 3.0，对外提供4组X8 或8组X4 PCIe 3.0 接口，并通过板载XMC 接口提供1组X8 PCIe 3.0 接口，处理器提供1路Display Port前出和2组DVI、1组VGA VPX 显示接口, 处理器通过CM236 芯片组扩展6路千兆以太网、5组SATA3.0 接口、音频接口、8组USB 接口，芯片组和SuperIO 扩展出7路串口。

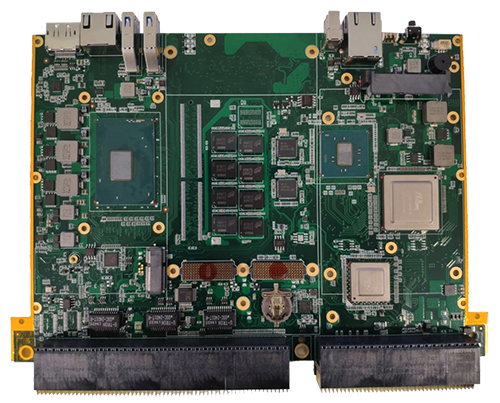

产品实物图

产品框图

基本技术指标

  6U OpenVPX规格

  6代4核8线程Core i7-6820/22EQ处理器或Xeon E3-1505M处理器

  Core i7-6820EQ主频 2.8GHz (最大3.5GHz)

  Core i7-6822EQ主频 2.0GHz (最大2.8GHz)

  芯片组 CM236

  板载16GB DDR4 SDRAM

  板上提供 2.5inch SATAIII接口

  板载一组XMC接口, x8 PCIe 3.0

  前面板接口

（1）1个 RJ45 千兆网口

（2）1个 RJ45 外型RS232

（3）2个 USB3.0 , 1个USB2.0

（4）1个DP++ 显示接口

  VPX 接口定义：

（1）2 x 8/4 x4 PCIe Gen3 @P1

（2）2 x 8/4 x4 PCIe Gen3 @P2

（3）5路千兆以太网(3x1000Base-T, 2x1000Base-BX)

（4） 1x RS232/422/485, 1x RS232

（5） 4x UART (TTL )

（6）3x USB3.0, 2x USB2.0

（7）2x DVI-D, 1x VGA

（8）4x SATA, 8x GPIO, 8x GPI

  支持操作系统 Win 7/8/10 64bit, Ubuntu, 中标麒麟, VxWorks 6.x

  +12V 主供电

  典型功耗:<60W

  可提供常温(0-55℃), 宽温(-40-85℃)版本,相对湿度 0-95%

  散热方式：风冷、导冷
