VPX6-V301是经纬天启设计的一款6U VPX SRIO交换板。板卡遵循VITA65规范

板卡通过3片80HCPS1848，组成SRIO交换矩阵。辅之以ARM芯片等外围器件，实现板卡内部的启动、配置和维护等功能。对外可提供20路×4串行RapidIO端口。支持1.25G、2.5G、3.125G、5G、6.25GBaud，支持DSP、微处理器、FPGA进行互联。

板卡通过两片BCM5396组成GE交换矩阵，到背板支持16路SGMII/1000Base-X，到前面板支持2路1000Base-T。

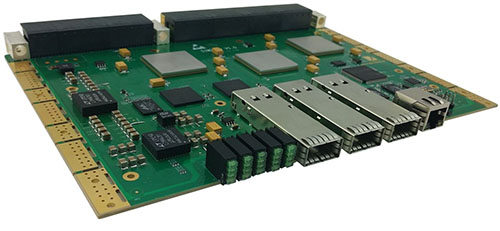

交换板实物图

交换板互联架构图

主要技术特点：

采用单电源供电，支持12V (可选5V，通过保险丝选焊来选择供电电压）；

通过3片80HCPS1848组成SRIO交换矩阵，向P2-P6连接器引出20路x4 SRIO端口；向前面板通过QSFP引出3个端口；

采用2片BCM5396组成GE交换矩阵，向PI、P2连接器引出20路 SGMII/1000Base-X，向前面板通过 RJ45 接口引出 1 路 1000Base-T；

P0连接器支持复位输入，可以用于接受外部复位输入，低电平有效；

 P0支持差分时钟输入，用于同一个机箱中多个单板之间时钟同源；

P0连接器上预留IPMB总线。

基本技术参数：

6U VPX SRIO交换板，5HP宽；

 支持 20 X4 SRIO 交换

 尺寸：233.35x160x20.32mm（25.4mm）（含冷板，不含VPX连接器）；

 传输速度：Serial RapidIO 2.1标准，最高6.25 Gbaud；

 供电电压：+12V供电，3.3V_AUX 辅助供电

 典型功耗：<45W；

 工作温度：-40 ºC～+85ºC；

 散热方式：风冷。

前面板接口：

 1个 RJ45 千兆网口

 1个复位按键

 20 个LED 指示灯

 3路QSFP 光口(可选)
