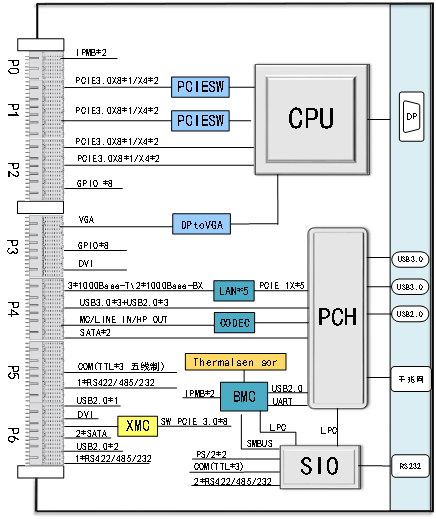

VPX6-A904是一款符合 VPX规 范的 6UVPX主板 , 主板Profile MOD6-PAY-4F2T-12.2.2-3/MOD6-PAY-8F-12.2.3-2, 采用 Intel® Core™ i7-6820E/ i7-6822EQ /Xeon® E3-1505M v5 处理器和Intel®CM236芯 片组, 板载16GB内存。使用CPU集成的Intel HD Graphics显卡, 主板支持DVI、DP++、VGA显示。主板提供 PCIe, 以太网, 串口等多种接口, 适用多种应用领域。
★ 6U OpenVPX规格
★ 6代4核8线程Core i7-6820/22EQ处理器或Xeon E3-1505M处理器
★ Core i7-6820EQ主频 2.8GHz (最大3.5GHz)
★ Core i7-6822EQ主频 2.0GHz (最大2.8GHz)
★ 芯片组 CM236
★ 板载16GB DDR4 SDRAM
★ 板上提供 2.5inch SATAIII接口
★ 板载一组XMC接口, x8 PCIe 3.0
★ 前面板接口
·1个 RJ45 千兆网口
·1个 RJ45 外型RS232
·2个 USB3.0 , 1个USB2.0
·1个DP++ 显示接口
★ VPX 接口定义(遵循VITA65 4F2T-12.2.2-3/MOD6-PAY-8F-12.2.3-2规范):
·2 x 8/4 x4 PCIe Gen3 @P1
·2 x 8/4 x4 PCIe Gen3 @P2
·5路千兆以太网(3x1000Base-T, 2x1000Base-BX)
·1x RS232/422/485, 1x RS232
·4x UART (TTL )
·3x USB3.0, 2x USB2.0
·2x DVI-D, 1x VGA
·4x SATA, 8x GPIO, 8x GPI
★ 支持操作系统 Win 7/8/10 64bit, Ubuntu, 中标麒麟, VxWorks 6.x
★ +12V 主供电
★ 典型功耗: <60W
★ 可提供常温(0-55℃), 宽温(-40-85℃)版本,相对湿度 0-95%
★ 散热方式：风冷、导冷
