基于Intel 6th Core i7 处理器设计的3U VPX单板计算机，同时支持SRIO和PCIe接口。
下载资料
VPX3-A106是一款符合VPX规范的3U VPX 主板，主板Profile :MOD3-PAY-2F2T-16.2.5，采用 Intel®Core™i7-6820E/i7-6822EQ/Xeon E3-1505m 处理器(默认i7-6822EQ 处理器)和Intel® CM236 芯片组， 板载8GB DDR4 内存。使用CPU 集成的Intel HD Graphics 显卡, 主板支持DVI、DP++显示。主板提供 SRIO， PCIe， 以太网，串口等多种接口，适用多种应用领域。
★ 3U OpenVPX规格
★ 6代4核Core i7-6822/20EQ 处理器
★ 芯片组 CM236
★ 板载8GB DDR4 SDRAM
★ 板上提供 mSATA接口
★ 前面板接口
★ 1个 RJ45 千兆网口
★ 2个USB2.0
★ 1个DP显示接口
★ 1个复位按键
★ 典型功耗: <50W
★ 主供电 5V

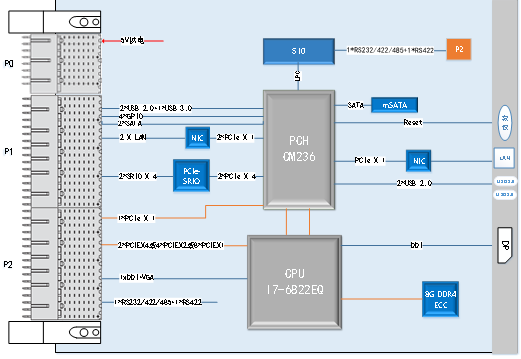

★ VPX 接口定义(MOD3-PAY-2F2T-16.2.5):
★ 2 x4 SRIO Gen2 @P1
★ 2 x4/4 x2/8 x1 PCIe Gen3 @P2
★ 2路千兆以太网(2x1000Base-T/BX可选)
★ 散热方式：风冷、导冷
★ 1x RS422, 1x RS232/RS422/RS485
★ 1x USB3.0, 2x USB2.0
★ 1x DVI-D, 1x VGA
★ 2x SATA
★ 支持操作系统 Win 7/8/10 64bit,Ubuntu,中标麒麟,VxWorks 6.x
★ 可提供常温(0-55℃), 宽温(-40-85℃)版本,相对湿度 0-95%
