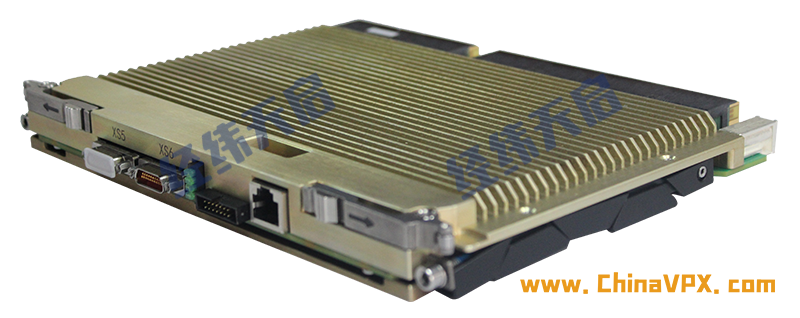

VPX6-A8K7 以 Xilinx Kentix 7 FPGA XC7K325T 为 核 心，提供 SRIO×4，PCIe×4，千兆以太网，隔离 RS422 接口，单端信号和差分信号。 同时，该板卡支持健康管理功能，可通过背板上的 IPMB 总线监控该板卡的状态，包括电压，温度和周期自 检状态等。
6U OpenVPX 规格
核心 FPGA 芯片：Xilinx Kintex7 系列
前面板接口
1 路 RJ45 千兆网口
1 路 RJ45 外形 RS232 调试接口
2X4 路 J30J 外形 RS422 接口
1 路 JTAG 调试接口
后面板接口
2x4 路 J30J 外形 RS422 接口
2x4 路 J30J 外形 RS422 接口
VPX 背板主要接口
1 路 ×4 SRIO@P1 3.125Gbps
1 路 ×4 PCIe @P2
16 路 RS422 @P3
32 路 LVDS @P4
32 路 LVDS @P5
1 路 1000Base-T( 在 P4 上和 LVDS 信号复用 )
根据不同散热方式，可提供风冷、 导冷版本
常温版本满足 0℃ ~+50℃使用， 宽温版本满足 -40℃ ~+85℃使用， 相对湿度 0~95%
