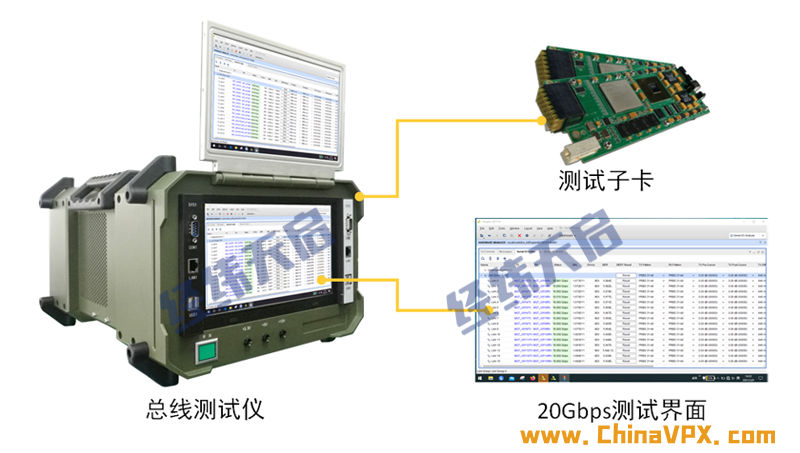

VPX 总线测试仪，采用技术要求的数据流向，结合工程中“板卡 + 背板 + 板卡”的组合方式，可方便快捷的对高速产品进行实际测试并输出结果。由测试机箱和测试子卡组成。测试子卡可测试背板上任意位置的高速链路，并由测试机箱供电，不依托于被测设备。
模拟真实工作状态进行测试；
采用便携式手提设备，方便单手携带，适用于各种实验环境；
支持测试背板每个槽位每个连接器上的高速链路；
内部集成两台独立的上位机电脑，便于用户分工调试；
每台上位机单独引出串口，网口，USB接口，便于用户调试操作；
配有两块单独的显示屏，便于对比观察；
机箱只需外部220V输入，减小接线难度；
内部安装高效率散热风扇，确保系统散热；
内部预留三个5HP插卡槽位，方便携带测试卡和用户板卡。
采用高性能KU系列FPGA芯片，可提供高速RocketIO和RapidIO接口；
16xRocketIO链路满足10G，12.5G，16G，20G速率测试；
16xRapidIO链路满足10G，12.5G，16G，20G速率测试；
GTX接口最高支持20Gbps速率；
实现在软件内控制每组链路的速率，调整信号的均衡和预加重等参数，及统计链路的误码率等；
软件系统配置界面可查看测试仪与用户板卡之间通讯链路状态，测试各槽位间传输速率、误码率等。
IBERT（集成比特误码率测试仪）是 Xilinx 公司提供的用于调试高速串行通道误码率的工具，支持包 括 PCIe，RapidIO，RocketIO， 以 太 网，XAUI等协议；
具备实时调整高速信号接口多种参数，无需额外管脚，大幅减少测试场景的建立和调试时间；
充分达到芯片内部测试点测试，符合用户实际应用环境；
可实时调节预加重，均衡，摆幅等等，优化每条传输链路达到最佳状态。
