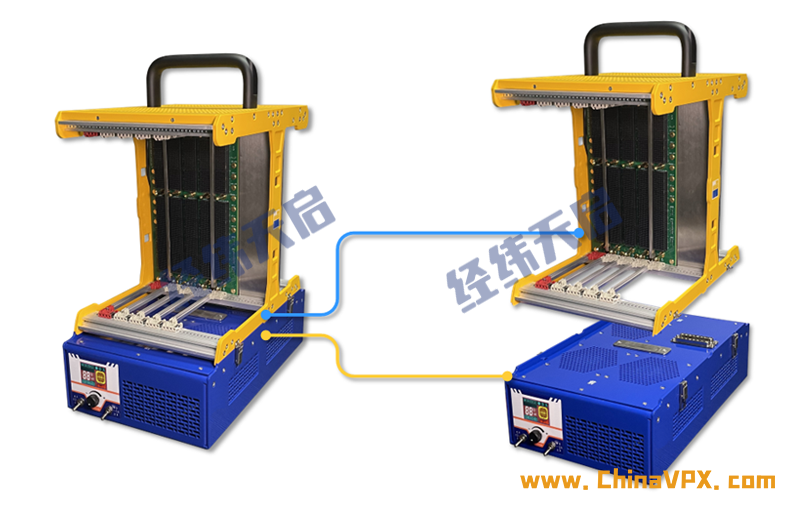

重构式调试平台采用插卡区开放式设计，符合 Open VPX 标准，用于进行板卡的调试和测试。机箱配置系统健康管理模块，实现机箱状态管理，并可配合 OLED 彩色显示屏进行状态显示。机箱插卡区与下部主体机构采用盲插接口适配，根据使用需求可灵活更换上部插卡区背板。
集成系统健康管理模块，实现对机箱内状态的有效管理，通过显示屏可现实温度、电压、电流、风扇转速等信息
风扇转速支持手动调速和自动调速，并灵活切换
机箱插卡区与下部主体结构使用连接器盲插配合，用户可根据使用需求，灵活更换上部的测试背板，适应不同测试需求
可选择支持风冷或导冷板卡
9U 高调试平台，采用铝镁合金型材，金属外部带保护涂层
上部插卡区可适配 3U/6U 不同结构背板
支持 4~7 槽背板，支持 VPX、CPCIe、CPCI、VME 系统总线
插卡区结构可选风冷导槽结构或导冷导槽结构
机箱主体结构安装大功率直流风扇，最大排风量200CFM，支持无极调速
可选使用 600W、1200W 模块电源或插卡电源供电，工作稳定，低纹波，低噪声
输入：VDC28V 或 VAC220V/50HZ
输出：+12.0V/40A，+3.3V/40A，5V/40A、-12V/5A
工作温度：-20℃ ~+70℃
存储温度：-40℃ ~+85℃
相对湿度：10~90%，无凝露
